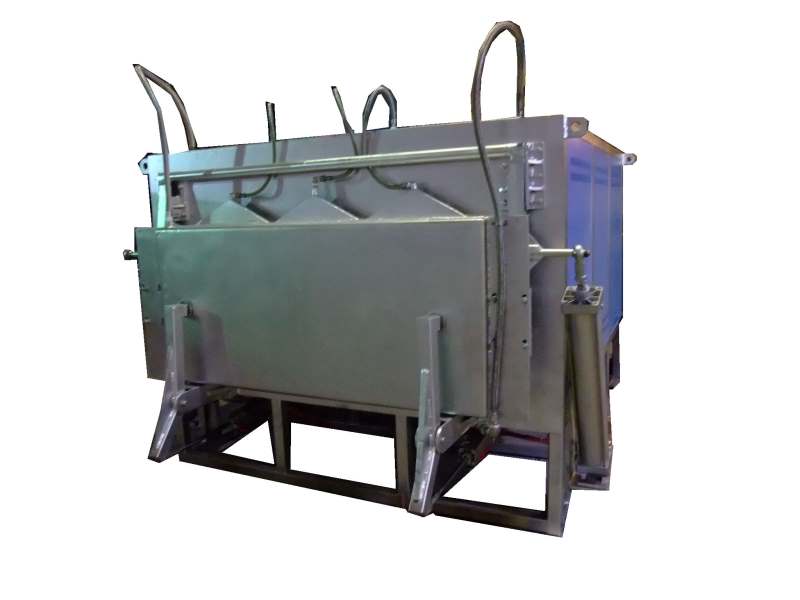

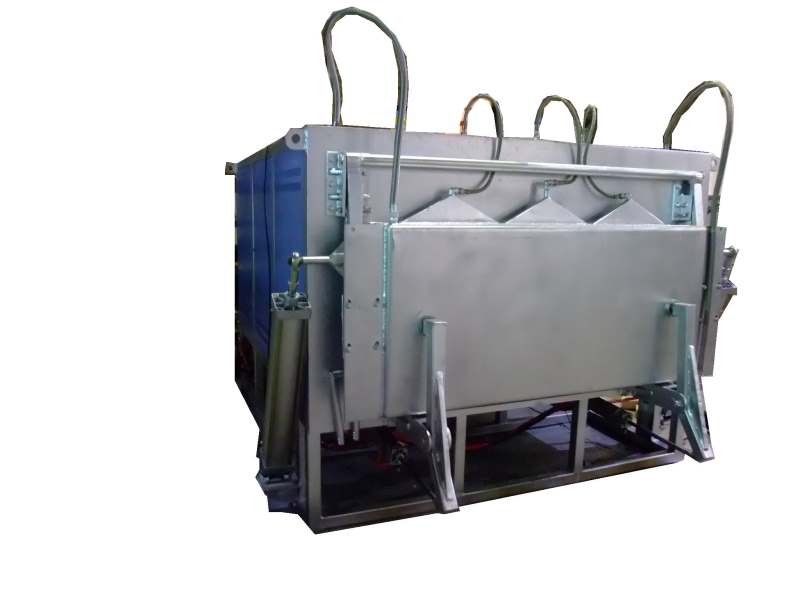

一、電爐簡述

本產品是可根據用戶要求設計，為周期式作業爐,適用于進行保護氣氛條件下鉬板的高溫快速處理等。

二、技術參數

   2.1、型號：KSX-125-16

   2.2、額定溫度：環境溫度～1600℃；

   2.3、功率：125KW；

   2.4、工作尺寸: 1500（l）mm*1200(W)mm*300(H)mm（含火道高度）

   2.5、空爐升溫時間：≤h

   2.6、電 源：380V, 50Hz；

   2.7、加熱元件：硅鉬棒Φ18*Φ9*350(冷)*300（熱）*50mm

   2.8、控制精度：±1℃

   2.9、測溫元件：B型熱電偶2支

   2.10、溫   區：兩區控溫，配兩個變壓器

   2.11、風   幕：氣源壓力＞8大氣壓

   2.12、風幕接頭：電磁閥R1，分流接頭R1/2

   2.13、水冷接頭：R1

   2.14、排氣接頭：KF30

   2.15、二次電流：≤500 A

三、爐體結構特點

   3.1、爐體，整體采用型鋼+熱軋鋼板滿焊焊接，噴漆噴塑防腐防銹處理。

   3.2、爐膛爐襯：爐膛頂、側采用1800℃真空吸慮成型纖維板拼接。其中頂部結構，采用***新工藝拼接拱頂結構，保證爐頂強度，不至爐頂坍塌。

   3.3、爐門采用氧化鋁纖維板拼接。

   3.4、爐底采用氧化鋁空心球磚和莫來石磚結合，并設火道，確保物料均勻受熱。

爐襯填充為纖維棉。

爐體保溫以纖維材料為主，纖維材料有熱熔小，密度小，保溫性能好，升溫快，效率高等優點，符合國家節能減排的產業政策。

   3.5、、加熱：U型硅鉬棒兩側均布加熱。確保爐溫均勻

   3.6、爐口:周圍水冷,內設風幕。設電磁閥控制氣氛，開啟關閉與爐門同步。保護爐內加熱物料。

   3.7、爐門，前開口，氣動（電動）升降、密封。整體水冷。

   3.8、密封：殼體整體滿焊焊接，爐口（爐門水冷密封）、加熱區接線位（水冷密封）、頂蓋采用硅膠密封結構。

   3.9、進氣孔,后墻底部設進氣孔，可通保護氣氛。爐體后頂部設排氣孔。

   3.10、溫度控制：采用標準獨立控制柜，兩區控制，廈門宇電PID溫控程序儀表、可控硅、B型熱電偶、交流互感器、電流表等電器元件組成溫控系統、變壓器，可設升溫曲線。整體具有自動化程度高、超溫報警、斷棒報警、過流報警等多重保護措施，控制精度高，安全可靠，操作簡單。
